在东说念主工智能算力竞赛中，一个永恒被低估的法式——芯片先进封装，正在飞速演变为新瓶颈。 现时险些悉数效于东说念主工智能运算的芯片，王人必须经过封装，才能安设到就业器、汽车、机器东说念主等硬件系统中与外界交互，而这一要津工序如今高度衔接在亚洲，产能垂危问题日益卓越。
跟着台积电经营在好意思国亚利桑那州新建两座先进封装工场，以及埃隆·马斯克选拔英特尔为其定制芯片技俩提供封装就业，这一此前被视作“后端工序”的产业链法式，初次站到了聚光灯下。 乔治城大学安全与新兴手艺中心的约翰·维尔韦指出，如若企业不提前大幅增多本钱开支，对应将来几年晶圆厂扩产，先进封装“会很快演变成瓶颈”。
在接纳CNBC淡漠采访时，台积电北好意思封装处理决策庄重东说念主保罗·鲁索默示，公司开端进封装手艺的经营业务“正甚绝顶可不雅的速率增长”。 现在台积电在量产中开端进的封装工艺是“芯片—晶圆—基板”（Chip on Wafer on Substrate，简称CoWoS），鲁索涌现，该业务正以约80%的复合年增长率延迟。
在需求最繁华的这一鸿沟，东说念主工智能巨头英伟达一经预订了台积电大部分开端进CoWoS产能，使其成为这家台湾晶圆代工龙头在先进封装上的实足分量级客户。 不外在手艺智力上，好意思国芯片厂商英特尔一经能与台积电分庭抗礼。
英特尔频年来发愤于发展代工业务，但在为外部客户代工最顶端制程的芯片方面仍阑珊一种“记号性大客户”。 比拟之下，其在封装业务上一经领有包括亚马逊、想科在内的一批客户，自2022年以来就运步履外部客户提供先进封装就业。 本周二，马斯克进一步与英特尔加深息争，晓示将由英特尔为SpaceX、xAI和特斯拉在经营中的德州“Terafab”工场坐褥的定制芯片提供封装就业，该工场经营是每年提供相配于1太瓦算力的芯片以复旧AI发展。
现在，英特尔大部分最终封装工序漫衍在越南、马来西亚和中国，同期在好意思国新墨西哥州、俄勒冈州以及亚利桑那州钱德勒的工场承担其开端进封装历程的一部分。 跟着AI应用对芯片密度、性能和能效的条目不停提高，传统依靠晶体管收缩来擢升算力的“摩尔定律”靠近物理极限，业内运行将先进封装视为在“第三维度”延展摩尔定律的要津手艺旅途。
以前几十年，业界时常是将一整片晶圆切割成单个芯片（die），再分散进行封装，通过基板与电脑、手机、汽车等结尾系统通顺。 跟着东说念主工智能驱动芯片复杂度飙升，更复杂的封装相貌在近五六年飞速兴起：多颗逻辑芯片与高带宽存储芯片不再分散封装，而是被集成到一个更大的系统级芯片之中，举例GPU。 先进封装的中枢任务就是在消失封装系统内，将这些不同芯片高密度互联，并保证它们与外部系统之间的高效通讯。
芯片分析师帕特里克·穆尔黑德回忆称，约五六年前，险些莫得厂商在范畴上接管这种先进封装，那时封装法式常常被视为“过后工序”，甚死党由教学较浅的工程师庄重。 如今，他默示，封装“显著一经和芯片本人同等热切”。
在现时最受市集怜惜的CoWoS法式，英伟达被曝出已锁定台积电大部分率先产能，甚至于台积电不得不将部分相对简便的工序外包给第三方企业，包括民众最大的芯片封测代工企业日蟾光半导体（ASE）和安靠科技（Amkor）等。 日蟾光预测，2026年其先进封装业务收入将翻一番，并在台湾修复大范畴新厂，其子公司SPIL也新启用了一处封装基地，英伟达CEO黄仁勋曾亲身出席剪彩。
濒临激增的需求，台积电正在台湾原土加速两座新的封装工场，同期在好意思国亚利桑那州修复两座先进封装工场。 现在，即即是在台积电位于凤凰城的先进晶圆厂坐褥的芯片，也仍需一说念运回台湾完成封装后，再出货给客户，这意味着芯片需要在好意思亚之间“往返旅行”。 台积电尚未对好意思国封装工场的投产时候作念出公开透露。
TechSearch International封装鸿沟泰斗盘考员简·瓦尔达曼默示，将封装产能平直布局在亚利桑那的晶圆厂操纵，将权贵镌汰录用周期，幸免芯片在亚洲和好意思国之间来回运载，对客户而言将大大擢升惬意度。 英特尔现在也已在其位于亚利桑那州的先进18A制程芯片制造工场隔邻开展部分封装业务，以酿成制造与封装的一体化布局。
诚然英特尔在18A晶圆代工方面尚未拿下“记号性大客户”，但其代工就业部门庄重东说念主马克·加德纳默示，米兰体育自2022年以来，公司一经相识地为包括亚马逊和想科在内的客户提供封装就业。 另一方面，英伟达也在探索讹诈英特尔的封装智力，这与其此前向英特尔投资50亿好意思元、以及好意思国政府在2025年对英特尔注资89亿好意思元的举措相呼应。 穆尔黑德以为，芯片公司但愿向好意思国政府展示我方闲适与英特尔息争，而相较于平直把晶圆制造交给英特尔，通过封装业务开展息争的风险更低。
当被问及英特尔是否不错通过先进封装这扇“边门”，最终取得在芯片制造鸿沟的分量级客户时，加德纳默示，对部分客户而言，先进封装“照实组成了一条切入旅途”。 在他看来，将遐想、制造与封装衔接在消失处的“一站式”就业能带来诸多上风。
马斯克有望成为同期在芯片制造与封装方面全面接管英特尔手艺的早期客户之一。 英特尔本周在LinkedIn发布的声明称，公司具备在大范畴下“遐想、制造和封装超高性能芯片”的智力，将助力马斯克的Terafab技俩完结每年1太瓦AI算力产能的庞杂经营。
在手艺演进旅途上，业界正从传统二维封装向更复杂的2.5D乃至3D封装迈进。 关于CPU等传统芯片，二维封装依然是主流，但关于GPU等高度复杂的经营芯片，台积电的CoWoS等先进封装决策成为要津。 在2.5D架构下，芯片之间通过一层高密度通顺的“中介层”（interposer）完结更详细互联，高带宽内存（HBM）不错环绕在经营芯片周围，从而在系统级上大幅缓解“内存墙”问题。

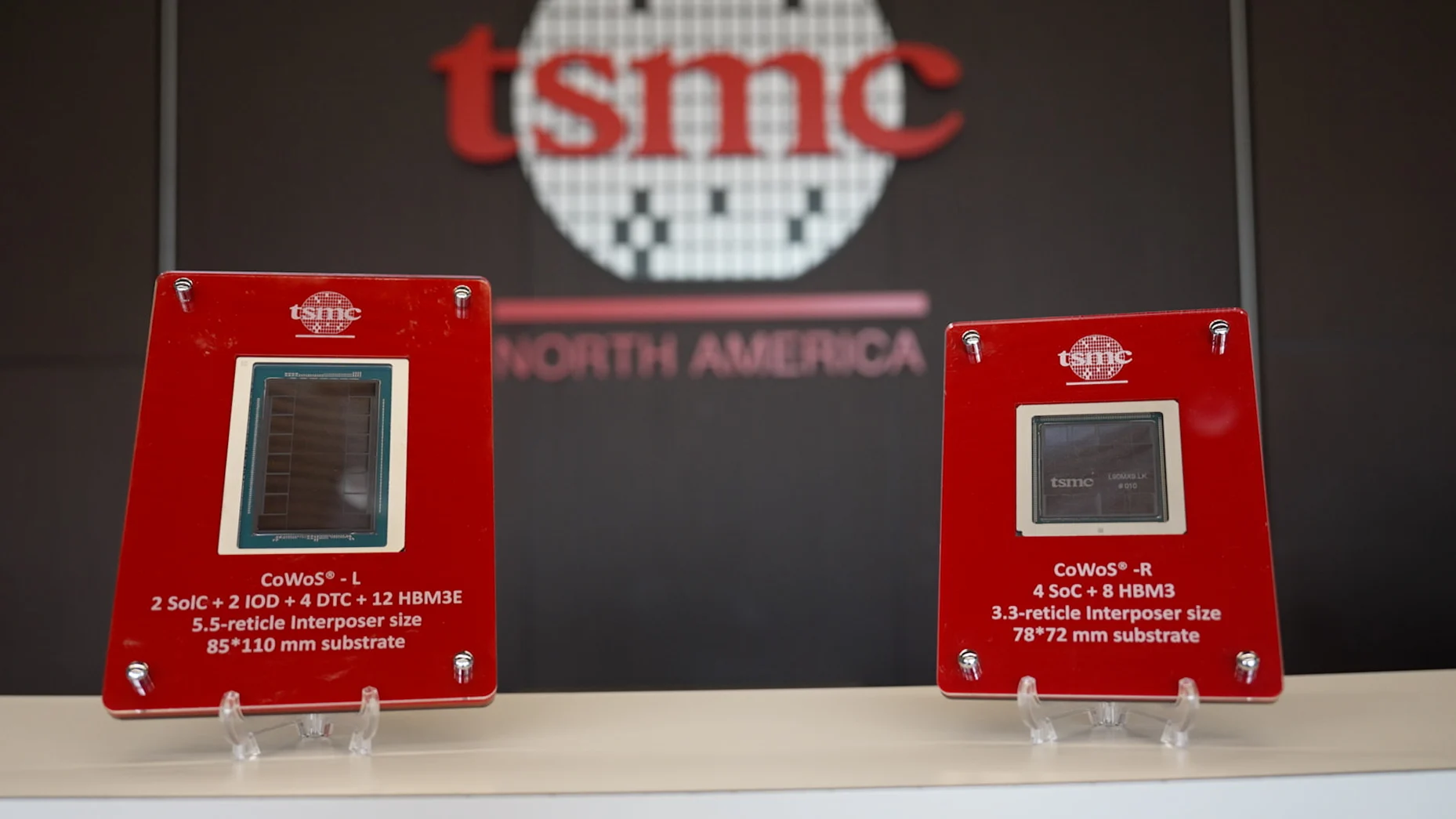

鲁索确认称，由于在单一经营芯片里面很难塞入实足的内存，难以充分确认其算力，因此台积电推出CoWoS后，大略将HBM以内绝顶高效的相貌紧贴经营芯片，从体捆绑构上擢升全体性能。 台积电自2012年率先商用2.5D CoWoS手艺以来，已历经多代升级。 台积电默示，英伟达最新一代Blackwell GPU是首批接管其最新一代封装工艺CoWoS‑L的家具，而恰是这部分开端进产能如今被平庸以为“险些被英伟达包圆”。
英特尔方面，其旗舰级先进封装手艺是EMIB（镶嵌式多芯片互连桥，Embedded Multi-die Interconnect Bridge）。 这种决策在功能上与台积电的中介层手艺相同，但接管镶嵌式硅桥代替整块中介层，在需要高密度互连的局部镶嵌小块硅片，以压缩成本。 加德纳默示，通过“仅在需要的场所镶嵌绝顶小的硅片”，不错完结显著的成本上风。
与此同期，台积电和英特尔等企业正在加速布局下一阶段——信得过的3D封装。 英特尔将其3D封装手艺称为Foveros Direct，而台积电则推出“系统整合芯片”（System on Integrated Chips，SoIC）。 与2.5D中芯片比肩遗弃不同，3D封装接管垂直堆叠相貌，将芯片“叠罗汉”，在鲁索看来，这使得多颗芯片在电气特质和性能推崇上“险些不错像单颗芯片那样运作”，带来新一轮性能跳跃。
鲁索预测，还需要再过几年，市集上才会看到接管台积电SoIC工艺封装的家具信得过范畴上市。 在这一过程中，三星、SK海力士、好意思光等存储厂商也在各自的工场中鼓励先进封装，讹诈3D封装手艺将存储芯片垂直堆叠，构建高带宽内存家具，以昂扬AI进修和推理对内存带宽和容量的顶点需求。
在加速出货节拍的同期，存储和逻辑芯片厂商还在推动一种名为“搀杂键合”（hybrid bonding）的新式封装工艺，用铜垫代替传统的焊凸点（bump），权贵擢升芯片堆叠的详细进程。 封装内行瓦尔达曼确认称，通过完结铜垫对铜垫的平直通顺，不错将芯片间的距离压缩到险些为零，这不仅改善功耗推崇，也带来更好的电气特质，因为“最短的旅途就是最好旅途”。
在AI时期米兰体育，也曾位于供应链后端、不起眼的封装法式，正成为芯片行业新的计谋制高点。 在这个竞争愈发横暴的赛说念上，从英伟达到马斯克，从台积电到英特尔，各方王人在争夺下一代AI芯片“临了一公里”的主导权。
